一、產品名稱

   1）防爆除塵器；    2）煤磨防爆除塵器

二、產品概述

   HJQM(M)型煤磨專用氣箱脈衝袋式除塵器是本公司最新研製開發的係列化高效率袋式除塵器。它具有防爆結構，設有防爆閥，適用於煤粉製備係統以及易燃易爆粉塵的收集。它采用先進的分室離線清灰方

式，防止清灰後粉塵的“再吸附”現象，具有清灰能量大、清灰效果好、係統阻力低、濾袋適用壽命長、除塵效率等特點。整機采用PLC自動控製，而且參數可根據工藝變化設定調整。

三、構造及工作原理

 1、構造：本除塵器由上箱體、中箱體、下箱體及排灰裝置、脈衝清灰裝置、電氣控製係統等部分組成。

      （1）上箱體包括可打開的頂蓋、脈衝閥、提升閥、淨氣室；

      （2）中箱體包括防靜電濾袋、袋籠、進出風管及防爆閥；

      （3）下箱體及灰鬥包括立柱、灰鬥、檢修孔；

      （4）排灰裝置；

      （5）使用PLC控製櫃。

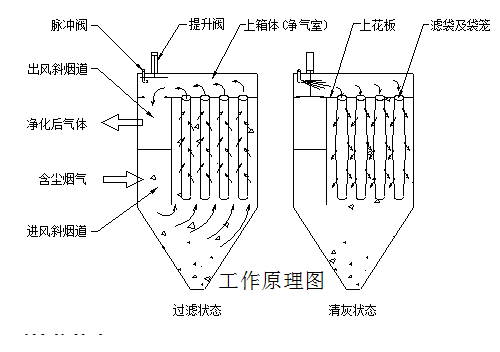

  2、工作原理

  1）在係統主風機的作用下,含塵氣體從除塵器的進風口進入,在擋流板作用下,便轉向流入灰鬥。同時，由於流速減慢，加上慣性及粉塵的自重作用，較粗顆粒粉塵直接落入灰鬥，並從排灰機構卸出，起到了預

收塵的作用。其它較輕細粉塵隨氣流向上並吸附在濾袋的外表麵上，經濾袋過濾後幹淨的氣體進入上箱體淨氣室並匯集由出風管排出。灰鬥中的粉塵定時或連續由排灰裝置卸出。

  2）隨著過濾工況的不斷進行，濾袋外表麵上的粉塵越積越多，設備的運行阻力逐漸增加，為了保證係統的正常運行，除塵器阻力的上限通常維持在1200～1600Pa範圍內，當超過此限定範圍，由清灰控製器按

定時或定阻發出指令進行清灰。

  3）本除塵器采用循環分室離線清灰的方式，其清灰過程是清灰控製器發出信號，首先令一個袋室的提升閥關閉以切斷該室的過濾氣流，然後打開脈衝閥，以極短的時間（0.1～0.2s）向箱內噴入0.5～0.7MPa

壓縮空氣。壓縮空氣在箱內高速膨脹，使濾袋產生高頻振動變形，再加上逆氣流的作用，使濾袋外表麵所附的塵餅剝落。在粉塵充分沉降後，提升閥打開，此室再次進入過濾狀態，經一定的時間間隔後再對下一

室離線清灰。如此逐室循環清灰，不但清灰徹底，而且避免了噴吹清灰後產生的粉塵二次揚塵。（參看下圖）

四、主要性能特點

      1、收塵效率高：采用先進的分室離線清灰方式，防止清灰後粉塵的“再吸附”現象，保證了最佳的清灰強度及效果，收塵效率≥99.99%。

  2、安全可靠：防積灰設計，設有防爆閥，采用防靜電濾料，設備可靠接地。

  3、自控程度高：整機采用PLC自動控製，而且參數可根據工藝變化設定調整。

  4、維護費用低：由於結構設計的先進、可靠和高品質的關鍵件的選用，提高了設備的可靠性，保證 了除塵器的長期穩定運行，維護費用僅為一般除塵器的70%左右。

  5、濾袋平均壽命長：脈衝清灰方式以及高品質的濾袋及附件，使濾袋的平均壽命得到大幅度提高。

  6、整機可分室換袋維修，隨主機運轉率達100%。

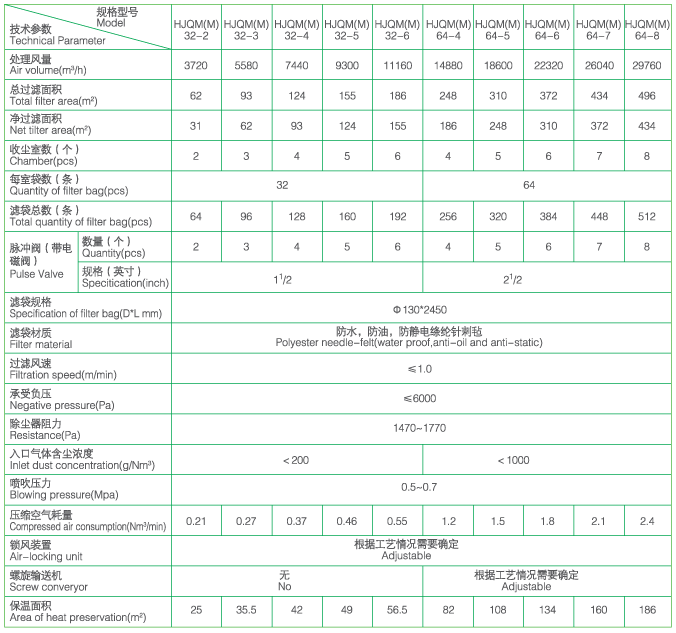

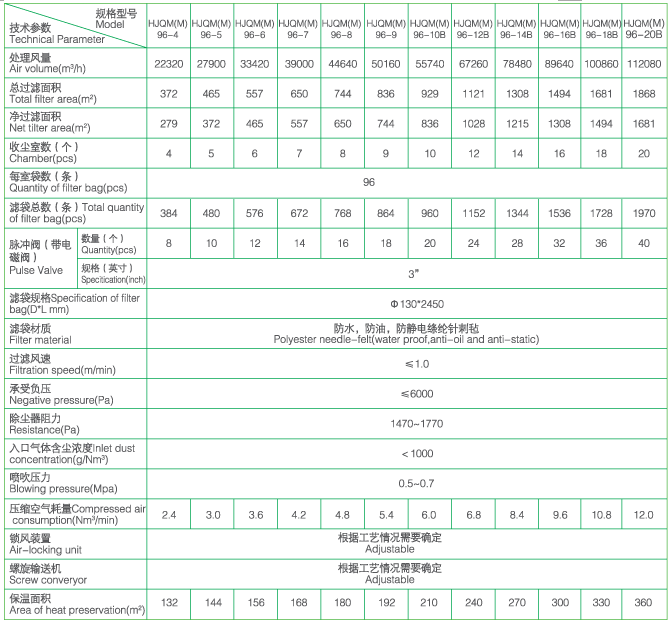

五、技術性能參數表
